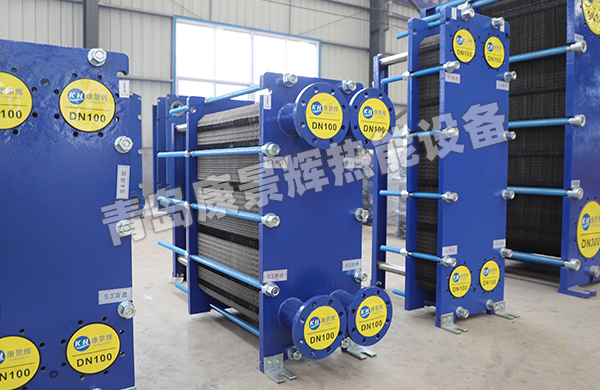

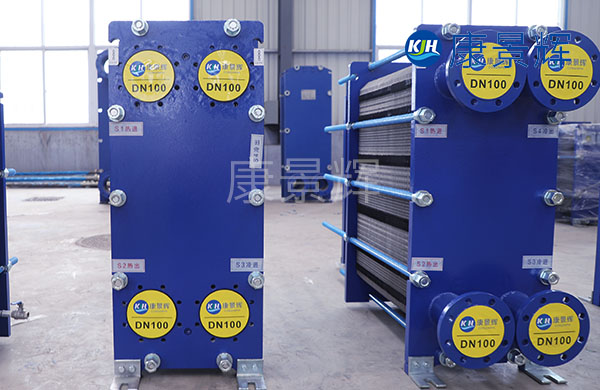

板式熱交換器是一種常見的熱交換設備，廣泛應用于化工、石油、電力、冶金等行業。那板式熱交換器主要由什么組成呢？板式熱交換器的組成主要包括：板組件、外殼、密封裝置和支撐架等。

本文將從板組件、外殼、密封裝置和支撐架等方面，給大家詳細介紹板式熱交換器的組成部分。

首先，板組件是板式熱交換器的核心部分，它由一系列平行排列的板片組成。這些板片通過兩端的橡膠墊片和端蓋固定在一起，形成了一系列平行的流道。板片的材料通常包括不銹鋼、鈦合金等，具有良好的耐腐蝕性和導熱性能。板片的設計和排列方式可以根據具體的工藝要求進行調整，以提高換熱效率。

其次，外殼是板式熱交換器的殼體，用于包裹板組件。外殼通常由兩個殼體組成，通過螺栓和法蘭連接在一起。外殼的材料一般選擇碳鋼、不銹鋼等耐壓材料，以確保設備在高溫高壓的工況下的安全運行。外殼內部的空間形成了介質的流動通道，實現了熱量的傳遞。

另外，密封裝置是板式熱交換器的重要組成部分，用于保證流體在板組件內部的封閉。常用的密封裝置有橡膠墊片密封、螺栓緊固密封和焊接密封等。不同的密封方式適用于不同的工況和介質，要根據具體情況進行選擇。

最后，板式熱交換器還需要有支撐架來支持整個設備。支撐架的設計要考慮設備的重量和穩定性，以確保設備在運行過程中不會發生傾斜和變形。

總的來說，板式熱交換器主要由板組件、外殼、密封裝置和支撐架等組成。它們相互配合，通過流體的交換熱來實現熱量傳遞。板組件是核心部分，外殼提供了流體的流動通道，密封裝置保證了流體的封閉和不泄漏，支撐架保證了設備的穩定運行。

作為一種常見的熱交換設備，板式熱交換器在不同的工況下具有較高的換熱效率和緊湊的結構，被廣泛應用于化工、石油、電力、冶金等行業。
