板式熱交換器是一種常見且廣泛應用于工業領域的熱交換設備。它通過板式結構和特殊的流體通道設計，實現了效率更高的傳熱和流體分離。接下來，我們將詳細介紹板式熱交換器的工作原理以及其在工業應用中的重要性。

一、板式熱交換器的結構與組成部件：

板式熱交換器主要由一系列平行放置的金屬板組成，通常為不銹鋼或鈦金屬材料制成。每?jī)蓚€(gè)板之間都形成了一個狹窄的通道，用于流體之間的傳熱和傳質。板式熱交換器的核心部件主要有板堆、板片、端蓋和密封墊等。

板堆是板式熱交換器的骨架，由平行排列的金屬板組成。板堆的數量和厚度通常根據需要進行調整，以滿足熱交換過程的要求。而板片則是板式熱交換器中重要的部件之一，它們是板堆中的分隔板，既能支撐板堆結構，又能形成流體通道。板片通常具有波紋狀或蜂窩狀的表面，這些凹凸結構可以增加板片的強度，并提高傳熱效率。

端蓋是板式熱交換器的兩端封閉部件，它們與板片一起形成了封閉的熱交換空間。端蓋上有進出口管道，用于流體的進出。另外，板式熱交換器的密封墊起到密封作用，防止流體泄漏。

二、板式熱交換器的工作原理：

板式熱交換器工作原理基于熱傳導和流體流動的基本原理。當加熱流體（通常是液體）通過進口管道進入板式熱交換器時，它們被分配到兩個相鄰板片之間的狹窄通道中。

在通道中，流體與板片的金屬表面接觸，通過熱傳導，流體中的熱量被傳遞給板片。由于板片所處的空間狹窄，熱量傳遞非常快速和效率更高。傳熱過程中，流體的溫度也會相應降低。

同時，板片的設計使流體的流動受到阻礙，形成湍流或?qū)恿鳌＿@些流動模式有助于增加板片上的傳熱系數，并將流體中的熱量更加均勻地分布到整個板片表面，提高傳熱效率。

當流體通過板式熱交換器的全部板組后，已經被加熱或冷卻，隨后通過出口管道流出。通過這種方式，板式熱交換器實現了流體的傳熱和溫度調節。

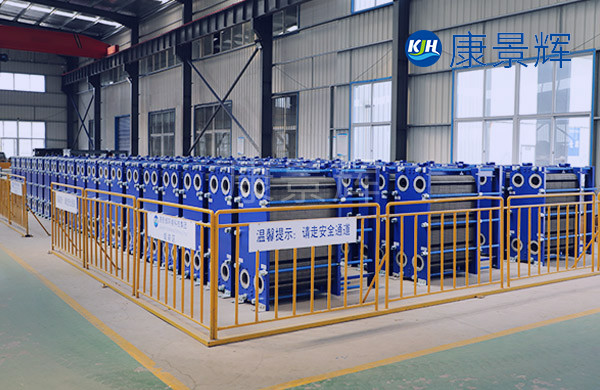

三、板式熱交換器的應用：

板式熱交換器在許多工業領域中被廣泛應用。它們常見于石油化工、電力、制藥和食品加工等行業。在這些領域中，板式熱交換器具有以下重要優勢：

1. 效率更高傳熱：板式熱交換器的特殊結構和流體通道設計使得傳熱效率非常高，能夠滿足工業生產中對傳熱效率的要求。

2. 緊湊結構：與傳統的管殼式熱交換器相比，板式熱交換器具有更小的體積和重量。這意味著它們占用的空間更少，并且更易于安裝和維護。

3. 節約能源：由于板式熱交換器的效率更高傳熱特性，它們能夠在較短的時間內完成傳熱過程，從而節約能源和降低生產成本。

4. 易于清洗和維護：板式熱交換器的結構簡單，可以方便地進行清洗和維護。此外，由于板片可拆卸，也更容易進行檢修和更換。

板式熱交換器是一種效率更高、緊湊和可靠的熱交換設備。它通過特殊的板片結構和流體通道設計，實現了優異的傳熱效果。其在工業生產中的廣泛應用，不僅提高了工業生產的效率，降低了能源消耗，還有助于保護環境。因此，深入了解板式熱交換器的工作原理對于工程師和相關技術人員來說是至關重要的。
